RJ45带变压器的结构与优势分析

RJ45带变压器连接器是在普通网络连接器基础上集成网络变压器的结构优化版本，广泛应用于网卡、路由器、工业交换机等通信模块。通过内部集成磁性元件，兼顾信号耦合、电气隔离与共模压制功能，在高速数据传输环境中具备更强抗干扰能力。

传统RJ45连接器仅提供物理接触通道，需在电路板上另行安装网络变压器。RJ45带变压器连接器则将变压器、共模电感与连接器封装于一体，降低元件数量，缩减PCB布局空间，提高整体组装效率。适合高密度接口集成应用。

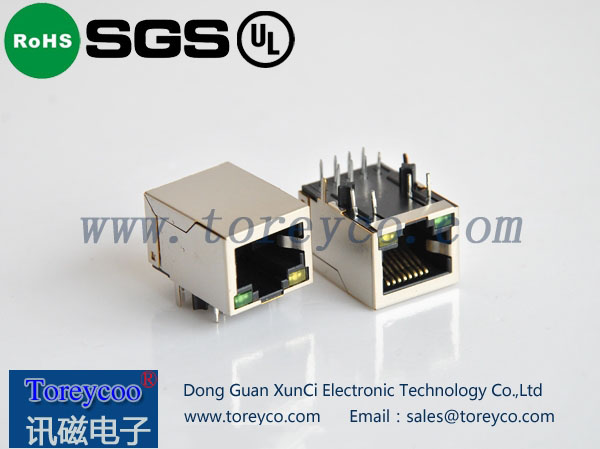

RJ45带变压器

该连接器内部集成的网络变压器主要由差模电感、共模电感及高频变压器组成。差模电感用于隔离两侧地电位，防止地环路产生干扰；共模电感压制外部噪声对信号线的耦合干扰；高频变压器实现信号隔离与阻抗匹配，保障数据信号质量。

RJ45带变压器连接器多采用标准的8P8C结构，兼容CAT5e、CAT6等双绞线缆类型，满足10/100/1000Mbps以太网通信标准。在PoE供电应用中，还可通过优化内部绕组结构支持以太网供电功能。

其外形尺寸多为标准化模块形式，便于贴片或插件方式装配。外壳材质具备良好导电性，部分型号带屏蔽罩设计，提升抗静电与抗辐射干扰能力。部分工业级产品通过UL、REACH等认证，适用于高可靠性环境。

使用RJ45带变压器连接器可有效降低电路板设计复杂度，减少外围器件数量，提升电气性能一致性。特别是在通信设备生产中，大规模集成该类模块成为趋势，显著提升产品设计效率与系统稳定性。
