RJ45网络连接器的机械性能

发布日期：2019-06-25 09:42 来源：http://www.toreyco.com 点击：

　　RJ45网络连接器的根本性能可分为三大类：即机械性能、电气性能和环境性能。下面为您介绍RJ45 连接器的机械性能。

　　RJ45网络连接器的机械性能就联接性能而言，插拔力是重要地机械性能。插拔力分为刺进力和拔出力(拔出力亦称分别力)，两者的要求是不同的。在有关规范中有最大刺进力和最小分别力规矩，这表明，从运用角度来看，刺进力要小(然后有低刺进力 LIF 和无刺进力RJ45网络连接器 ZIF 的结构)，而分别力若太小，则会影响接触的可靠性。另一个重要的机械性能是连接器的机械寿数。

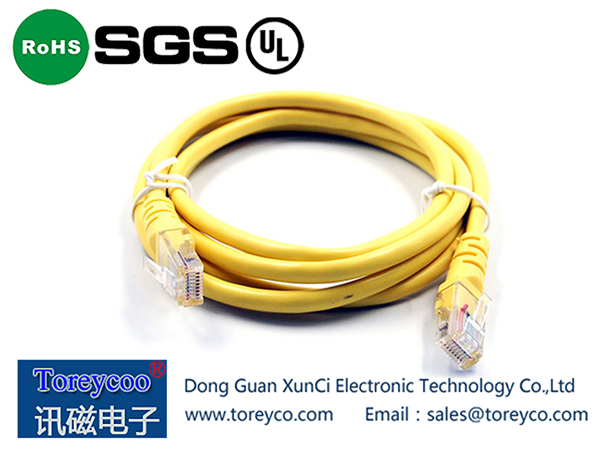

RJ45网络连接器

　　机械寿命实际上是一种耐久性(durability)方针，在国标 GB5095 中把它叫作机械操作。它是以一次刺进和一次拔出为一个循环，以在规矩的插拔循环后连接器能否正常结束其联接性能(如接触电阻值)作为评判根据。连接器的插拔力和机械寿数与接触件结构(正压力大小)接触部位镀层质量(滑动摩擦系数)以及接触件排列标准精度(对准度)有关。 2.电气性能连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。

　　① 接触电阻高质量的电连接器应当具有低而安稳的接触电阻。连接器的接触电阻从几毫欧到数十毫欧不等。

　　② 绝缘电阻衡量电连接器接触件之间和接触件与外壳之间绝缘性能的方针，其数量级为数百兆欧至数千兆欧不等。

　　③ 抗电强度或称耐电压、介质耐压，是表征连接器接触件之间或接触件与外壳之间耐受额外实验电压的才干。

　　④ 其它电气性能。电磁烦扰泄露衰减是点评连接器的电磁烦扰屏蔽效果,电磁烦扰泄露衰减是点评连接器的电磁烦扰屏蔽效果，一般在 100MHz~10GHz 频率范围内检验。对射频同轴连接器而言，还有特性阻抗、刺进损耗、反射系数、电压驻波比(VSWR)等电气方针。由于数字技术的展开，为了联接和传输高速数字脉冲信号，呈现了一类新式的连接器即高速信号连接器，相应地，在电气性能方面，除特性阻抗外，还呈现了一些新的电气方针，如串扰(crosstalk)，传输延迟(delay)、时滞(skew)等。 3.环境性能常见的环境性能包括耐温、耐湿、耐盐雾、振动和冲击等。
