RJ45网络连接器适配哪些类型网线

发布日期:2025-07-03 14:07:39 来源:http://www.toreyco.com 点击:0

RJ45网络连接器广泛应用于以太网系统中,用于实现设备之间的数据通信。其标准接口结构为8P8C,具备良好的通用性与兼容性。适配的网线类型主要依据传输速率、屏蔽等级、导体类型与线规尺寸进行匹配。

常见可兼容网线类型包括CAT5、CAT5e、CAT6、CAT6A、CAT7等。这些网线按照TIA/EIA与ISO标准分类,具备不同的带宽能力和传输性能。RJ45连接器在设计上通常向下兼容,CAT6A连接器可用于CAT6与CAT5e线缆连接,但实际性能以系统弱环节为准。

导体结构通常为单股实芯或多股绞合。RJ45连接器端子对线规支持范围主要集中在23AWG至26AWG之间,不同型号连接器对应不同的IDC刀口设计。连接不匹配可能引起接触不良或性能下降。

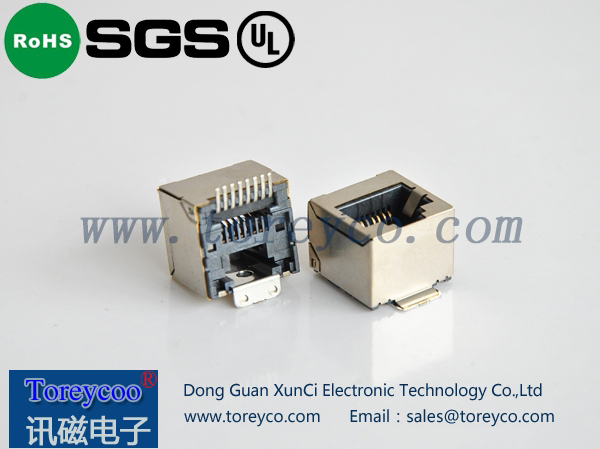

RJ45网络连接器

屏蔽类型也是关键匹配因素。屏蔽网线包括FTP、STP、SFTP等类型,适用于高干扰环境。屏蔽RJ45连接器配套金属壳体与接地弹片,确保整体屏蔽连续性。非屏蔽网线常用于普通办公环境,对应无屏蔽连接器。

根据安装方式,可选择压接型、免打线型、焊接型连接器。压接式适用于工厂预制线缆,现场安装常选用打线结构。工业环境使用配套铝箔层与接地端子的屏蔽连接器。

对于10/100M应用,CAT5e线缆搭配标准RJ45连接器已能满足需求。若用于千兆或万兆系统,建议采用CAT6或CAT6A等级线缆并搭配高精度阻抗控制连接器。高频下对线对对称性与接触电阻稳定性要求更高。

实际选型中需考虑布线环境、干扰强度、带宽需求与连接器封装方式,以确保物理接口与网线系统间的电气性能匹配。
