RJ45网络连接器的针脚排列方式是什么

发布日期:2025-06-28 13:59:08 来源:http://www.toreyco.com 点击:0

RJ45网络连接器采用标准8P8C结构设计,具备8个金属触点,分别与双绞线中的8根导体线芯对应。针脚的排列方式在实际布线中需严格遵循标准,以保障信号传输的正确性与兼容性。

目前广泛使用的针脚排列方式主要包括T568A与T568B两种行业标准,均由TIA/EIA-568标准定义。在这两种排布方案中,触点1至8从左至右依次编号,正面对准金属端、卡扣朝下为判断依据。

T568A标准的排列如下:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

T568B标准的排列方式为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

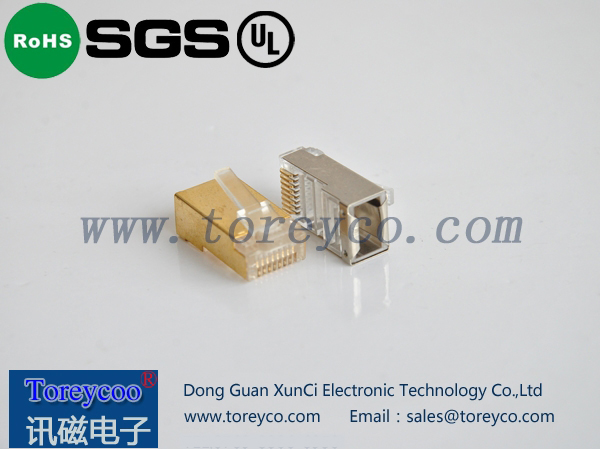

RJ45网络连接器

这两种标准的差异在于线序变化,功能一致。千兆以太网环境中,所有八个针脚参与数据传输;百兆网络中,仅使用针脚1、2、3、6进行数据通讯。针脚4、5、7、8处于备用状态,部分供电应用中会作为电源通路使用。

在POE(Power over Ethernet)供电系统中,针脚布局设计关系到供电线对选择。标准A类使用1、2与3、6线对进行数据与供电传输,标准B类则采用4、5与7、8线对供电。电源与信号混合传输时,屏蔽结构与针脚隔离设计需满足稳定性要求。

针脚的物理结构设计采用磷青铜镀金材料,提高导电性能并延长插拔寿命。每个针脚具有独立弹性触点,确保与插头端子良好接触。

RJ45连接器的针脚排布需与网线端接方式一致,混用T568A与T568B将导致信号不通或反向干扰。排线时建议统一标准,避免布线混乱影响系统调试。
