　　影响RJ45网络连接器PIN针接触电阻和可靠性的4大因素

　　RJ45网络接器PIN针的接触电阻主要受接触件材料、垂直压力、表面形态、使用电压和电流等因素影响。

　　1、接触件材料

　　电连接器技术条件对不同材质制作的同规格插配接触件，规定了不同的接触电阻考核指标。快速分离耐环境电连接器总规范GJB101-86规定，直径为1mm的插配接触件接触电阻，铜合金≤5mΩ，铁合金≤15mΩ。

　　2、接触面的表面垂直压力

　　接触件的表面垂直压力是指彼此接触的表面产生并垂直于接触表面的力。随垂直压力增加，接触微点数量及面积也逐渐增加，同时接触微点从弹性变形过渡到塑性变形。由于集中电阻逐渐减小，而使接触电阻降低。

　　接触正压力主要取决于接触件的几何形状和材料性能。

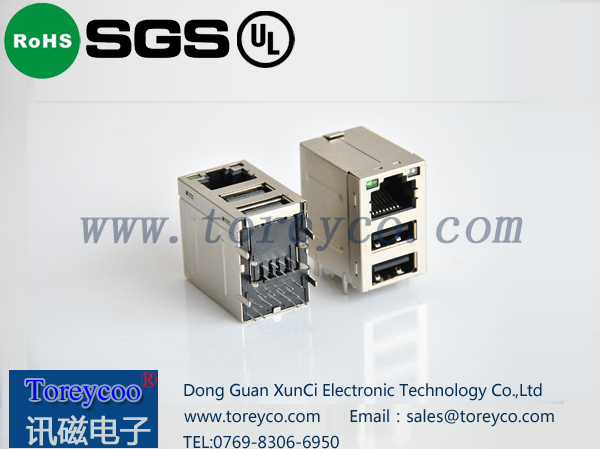

RJ45连接器

　　3、表面形态

　　表面形态包括设计的形状和所处的环境状态，接触件表面可能由于尘埃、松香、油污等在接点表面机械附着沉积形成的较松散的表膜，这层表膜由于带有微粒物质极易嵌藏在接触表面的微观凹坑处，使接触面积缩小，接触电阻增大，且极不稳定。二是由于物理吸附及化学吸附所形成的污染膜，对金属表面主要是化学吸附，它是在物理吸附后伴随电子迁移而产生的。故对一些高可靠性要求的产品，如航天用电连接器必须要有洁净的装配生产环境条件，完善的清洗工艺及必要的结构密封措施，使用单位必须要有良好的贮存和使用操作环境条件。

　　4、使用电压

　　使用电压达到一定阈值时，会使接触件膜层被击穿，而使接触电阻迅速下降。但由于热效应加速了膜层附近区域的化学反应，对膜层有一定的修复作用。于是阻值呈现非线性。在阈值电压附近，电压降的微小波动会引起电流可能二十倍或几十倍范围内变化。使接触电阻发生很大变化，不了解这种情况就会在测试和使用接触件时产生错误。
