RJ45网络插座的基本知识

发布日期:2016-07-28 00:00 来源:http://www.toreyco.com 点击:

RJ45的定义

RJ45是一种网络插座,通常用于数据传输,接头的线有直通线、交叉线两种。最常见的应用为网卡接口。是一种网卡上用的标准接口,用来插网线的。各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的)。

RJ45网络插座的命名来源

RJ45是一个常用名称,指的是由IEC (60)603-7标准化, 使用由国际性的接插件标准定义的8个位置(8针)的模块化插孔或者插头。IEC (60)603-7也是ISO/IEC 11801国际通用综合布线标准的连接硬件的参考标准。 RJ这个名称代表已注册的插孔(Registered Jack),是来源于贝尔系统的USOC (Universal Service Ordering Codes,通用服务分类代码) 代码。

RJ45网络插座管脚定义

Pin   Name        Description
1   TX+ Tranceive Data+   (发信号+)
2   TX- Tranceive Data-   (发信号-)
3   RX+ Receive Data+   (收信号+)
4   n/c Not connected    (空脚)
5   n/c Not connected    (空脚)
6   RX- Receive Data-    (收信号-)
7   n/c Not connected    (空脚)
8   n/c Not connected    (空脚)

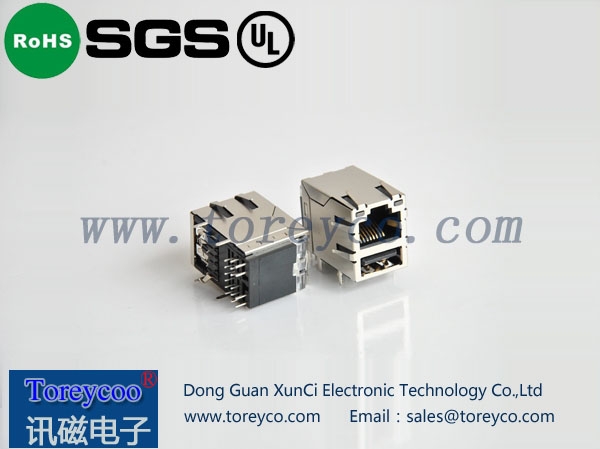

RJ45网络连接器

RJ45网络连接器,RJ45带变压器,RJ45连接器,RJ45防水连接器
