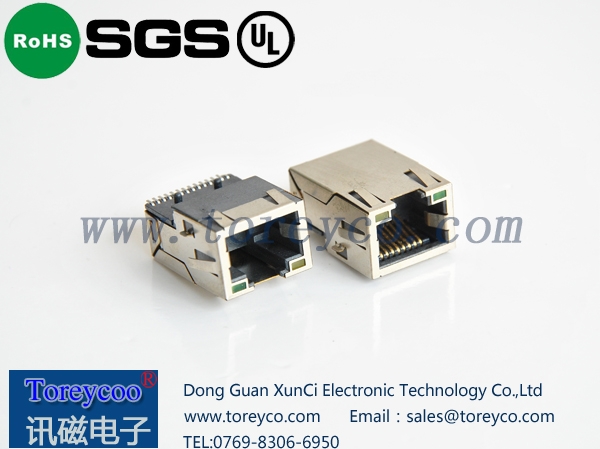

讯磁分析RJ45网络连接器各类性能（二）

发布日期：2015-11-07 09:24 来源：http://www.toreyco.com 点击：

④其它电气功用.电磁烦扰泄露衰减是评价联接器的电磁烦扰屏蔽效果,电磁烦扰泄露衰减是评价联接器的电磁烦扰屏蔽效果,通常在100MHz——10GHz频率范围内检验.对射频同轴联接器而言,还有特性阻抗、刺进损耗、反射系数、电压驻波比(VSWR)等电气方针.由于数字技术的展开,为了联接和传输高速数字脉冲信号,出现了一类新式的联接器即高速信号联接器,相应地,在电气功用方面,除特性阻抗外,还出现了一些新的电气方针,如串扰(crosstalk),传输推延(delay)、时滞(skew)等.

3.环境功用多见的环境功用包括耐温、耐湿、耐盐雾、振动和冲击等.

①耐温现在联接器的最高工作温度为200℃(少数高温特种联接器在外),最低温度为-65℃.由于联接器工作时,电流在接触点处发作热量,致使温升,因而通常认为工作温度应等于环境温度与接点温升之和.在某些规范中,明晰规矩了联接器在额定工作电流下容许的最高温升.

②耐湿潮气的侵入会影响联接h绝缘功用,并锈蚀金属零件.安稳湿热试验条件为相对湿度90%——95%(根据产品规范,可达98%)、温度+40±20℃,试验时间按产品规矩,起码为96小时.交变湿热试验则更严苛.东莞讯磁电子科技有限公司

③耐盐雾联接器在富含潮气和盐分的环境中工作时,其金属结构件、接触件表面处理层有可能发作电化腐蚀,影响联接器的物理和电气功用.为了评价电联接器耐受这种环境的才干,规矩了盐雾试验. 它是将联接器悬挂在温度受控的试验箱内,用规矩浓度的氯化钠溶液用压缩空气喷出,形成盐雾大气,其露出时间由产品规范规矩,起码为48小时.

④振动和冲击耐振动和冲击是电联接器的首要功用,在格外的使用环境中如航空和航天、铁路和公路运输中尤为首要,它是查验电联接器机械结构的巩固性和电接触可靠性的首要方针.在有关的试验方法中都有明晰的规矩.冲击试验中应规矩峰值加速度、继续时间和冲击脉冲波形,以及电气连续性间断的时间.

⑤其它环境功用根据运用恳求,电联接器的其它环境功用还有密封性(空气泄露、液体压力)、液体浸渍(对特定液体的耐恶习化才干)、低气压等.
