什么是rj45连接器

发布日期:2015-08-19 18:49 来源:http://www.toreyco.com 点击:

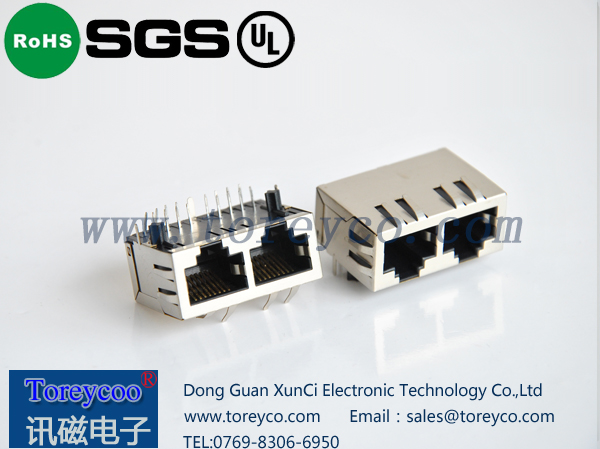

  RJ45接口通常用于数据传输,最常见的应用为网卡接口,rj45连接器。

  RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头根据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交叉线。

  RJ45型网卡接口  10 100base tx RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,常见的RJ45接口有两类:用于以太网网卡、路由器以太网接口等的DTE类型,还有用于交换机等的DCE类型。 DTE我们可以称做“数据终端设备”,DCE我们可以称做“数据通信设备”。从某种意义来说,DTE设备称为“主动通信设备”,DCE设备称为“被动通信设备”。当两个类型一样的设备使用RJ45接口连接通信时,必须使用交叉线连接。这个可以从如下的RJ45 DTE类型引脚定义和RJ45 DCE类型引脚定义来说明:

  RJ45接口DCE类型引脚定义

  从上图中我们可以看出,如果DTE类型接口和DTE类型接口相连不交叉相连引脚的话,对触的引脚都是数据接收(发送)引脚,势必通信将不能进行。

  另外需要说明:一些DCE类型设备会和对端自动协商,此时连接用交叉线或平行线均可

  编辑本段RJ45型网线插头  RJ45 型网线插头又称水晶头,共有八芯做成,广泛应用于局域网和ADSL宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。在具体应用时,RJ45 型插头和网线有两种连接方法(线序),分别称作 T568A 线序和 T568B 线序。

  RJ45 型网线插头引脚号的识别方法是:手拿插头,有 8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

  RJ45 型网线插头的 T568A 线序接法示意图

  T568AT568A 线序的适用范围

  这种接法用于网络设备需要交叉互连的场合,所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同,一端按 T568A 线序接,另一端按 T568B 线序接,即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的,适用的连接场合有:

  1. 电 脑←—→电 脑,称对等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据;

  2. 集线器←—→集线器;

  3. 交换机←—→交换机。

  RJ45 型网线插头各脚与网线颜色标志的对应关系是:

  插头脚号 网线颜色

  1 —— 绿白

  2 —— 绿

  3 —— 橙白

  4 —— 蓝

  5 —— 蓝白

  6 —— 橙

  7 —— 棕白

  8 —— 棕

  RJ45 型网线插头的 T568B 线序接法示意图

  T568BT568B 线序的适用范围

  一、直连线互连(直通线)

  网线的两端均按 T568B 接

  1. 电 脑←—→ADSL 猫

  2. ADSL猫←—→ADSL路由器的WAN口

  3. 电 脑←—→ADSL 路由器的LAN口

  4. 电 脑←—→集线器或交换机

  二、交叉互连(交叉线)

  网线的一端按 T568B 接,另一端按 T568A 接

  1. 电 脑←—→电 脑,即对等网连接

  2. 集线器←—→集线器

  3. 交换机←—→交换机

  RJ45 型网线插头各脚与网线颜色标志的对应关系是:

  插头脚号 网线颜色

  1 —— 橙白

  2 —— 橙

  3 —— 绿白

  4 —— 蓝

  5 —— 蓝白

  6 —— 绿

  7 —— 棕白

  8 —— 棕

  网线修复  对于直通线(两头568B),有信号的线是1236(橙绿),因此,如果某些线发生故障,可以用其余的线作为备用,修复后仍然可用。但是抗干扰性能有可能降低。

  RJ释义  在通用综合布线标准里,没有单独提及‘RJ45’的论述,所有的连接器件必须是8针。因此 RJ11和RJ45的协同工作和兼容性还没有成文。

  RJ这个名称代表已注册的插孔(Registered Jack),是来源于贝尔系统的USOC (Universal Service Ordering Codes,通用服务分类代码) 代码。USOC 是一系列已注册的插孔及其接线方式,是由贝尔系统开发的,用于将用户的设备连接到公共网络。FCC 规定控制着这一目的的应用。FCC(联邦通信委员会)代表美国政府发布了一个文档规定了RJ11。

  RJ11是用于西部电子公司(Western ElectricCo)开发的接插件的通用名称。其外形定义为6针的连接器件。原名为WExW, 这里的x表示‘活性’,触点或者打线针。例如, WE6W 有全部6个触点,编号1到6, WE4W 界面只使用4针最外面的两个触点(1和6) 不用,WE2W 只使用中间两针。对于RJ11,信息来源是矛盾的,它可以是2或者4芯的6针接插件。更加混淆的是,RJ11并不仅是用于代表6针接插件,它还指4针的版本。

  RJ45 和RJ11区别,不同的标准,不同的尺寸

  由于两者的尺寸不同(RJ11为4或6针,RJ45为8针连接器件),显然RJ45插头不能插入RJ11插孔。反过来却在物理上是可行的(RJ11插头比RJ45插孔小), 由此让人误以为两者应该或者能够协同工作。实际上不是这样。强烈建议不要将RJ11插头用于RJ45插孔。

  因为RJ11不是国际标准化的,其尺寸,插入力度,插入角度等等没有统一依照国际标准接插件设计要求,因此不能确保能够具有互操作性。它们甚至引起两者的破坏。由于RJ11插头比RJ45插孔小,插头两边的塑料部分将会损坏插入的插孔的金属针。
